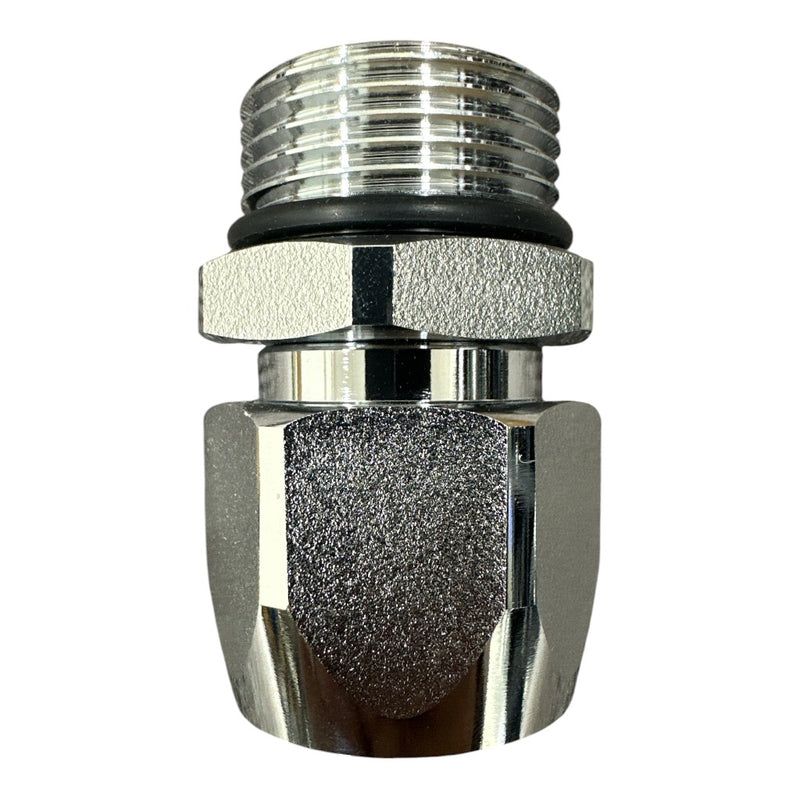

差込ジョイント 25A（1"）オスねじ×差込
JIJ-0090-25A22
下側のナットを外してホースに通し、差込部を押し込んでナットを締め付けて固定します。
下側のナットをゆるめて取り外します。
外したナットを、ホースの端から差し込みます（向きに注意）。
ナットはきつめです。抵抗がありますが、中ほどまで押し込みます（奥まで入れなくてOK）。
金具の差込部をホースの切り口に合わせます。
差込部をホースに押し込み、ナットを締め付けて完成です。
オスねじ側の差込金具
ホースの片端に差し込んで使う、オスねじ側の端末金具です。対になるメス側金具と組み合わせて、オス×メスのホースを作れます。
Oリング標準装備
本体内にOリングを1個標準装備。届いたその場で取り付けでき、別途シール材の手配は不要です。
4油種に対応
ガソリン・軽油・灯油・重油Aに対応。耐油性のある構造です。
スパナで取り付け可能
2部品式で、市販のスパナがあればご自身で取り付けられます。カットホースと組み合わせて、必要な長さ・接続のホースを作れます。
| 型式 | JIJ-0090-25A22 |
|---|---|
| タイプ | 差込ジョイント |
| 接続口径 | 1"（25A） |
| ねじ側 | オスねじ（BSPP平行ねじ） |
| 適合ホース内径 | 22mm |
| 適合ホース外径 | 32.5mm |
| 回転機構 | なし |
| Oリング | 標準装備（本体内に1個） |
| 対応流体 | ガソリン軽油灯油重油A |
| メーカー | JAPAN ENERJUMP |
| 保証 | ご購入日より1年間 |
ご購入にあたっての備考
※本製品について
本製品は、標準規格（内径24mm/30mm）とは異なる、内径22mm・外径32.5mmの特殊径ホースに対応するために特注製作された差込ジョイントです。1"（25A）のBSPP平行ねじ規格のオスねじを備え、耐油ホースとの接続用に設計されています。差込ジョイント JIJ-0090-25AF22（メス側）と組み合わせて使用することで、両端接続が可能です。
※ご注文前にご確認ください
本製品はお客様の特定のホース仕様（内径22mm／外径32.5mm）に合わせた特注品です。ご使用のホースの内径・外径をご確認の上、ご購入ください。標準径（内径24mm/30mm）のホースには対応しておりません。標準径ホースをご使用の場合は、JIJ-0090-25A／25AM／25AFをご検討ください。
※仕様について
BSPP（British Standard Pipe Parallel）は平行ねじ規格で、高い密閉性と耐久性を提供します。本製品の取り付けには専用の工具が必要です。
※梱包状態
本製品は未使用品ですが、輸送中に外装に軽微な傷や汚れが生じる場合があります。品質には問題ございませんので、安心してご購入ください。
開発の背景（お客様の声）
本製品は、石油販売事業者様より「手持ちのホース（内径22mm・外径32.5mm）に接続できる差込ジョイントが欲しい」というご相談をいただき、特注で製作したものです。ご納品後、お客様より、タツノ製の移動式給油設備（ホームローリー）で使用しているホースへの接続に活用されたとのご報告をいただいております。
※本製品は株式会社タツノ製品との適合を当社が公式に確認・保証するものではありません。ご使用の設備・ホースの仕様に適合するかは、お客様ご自身でご確認のうえご購入ください。
※本製品は特注品のため、在庫状況によりお届けまでお時間をいただく場合がございます。ご注文前にお気軽にお問い合わせください。
どのホースに使えますか？
適合ホース内径は22mm・外径は32.5mmの特殊径ホース専用です。標準径（25A規格）のカットホースとは互換性がありませんので、お手持ちのホースの内径・外径を必ずご確認のうえご使用ください。
取り付けに専用工具は必要ですか？
当社では専用工具を使用していますが、市販のスパナでも取り付け可能です。ソケットをホースの外側にかぶせ、ねじ部をスパナで最後まで締め込んでください。
Oリング（パッキン）は別途必要ですか？
Oリングは本体内に標準装備されています。届いてそのまま取り付け・ご使用いただけます。
反対側の端にはどの金具を使えばいいですか？
「オス×メス」のホースを作る場合、この金具の対になるのはメス側金具です。組み合わせガイドをご覧ください。自分で取り付けるのが不安な場合は、金具取付済みの完成品ホースもご利用いただけます。
保証はありますか？
ご購入日より1年間の保証が付きます。通常使用での故障は無償修理・交換いたします（誤使用・不適切な取扱いによる損傷は対象外）。
