差込ジョイントねじ側 オス
20A / 3/4"

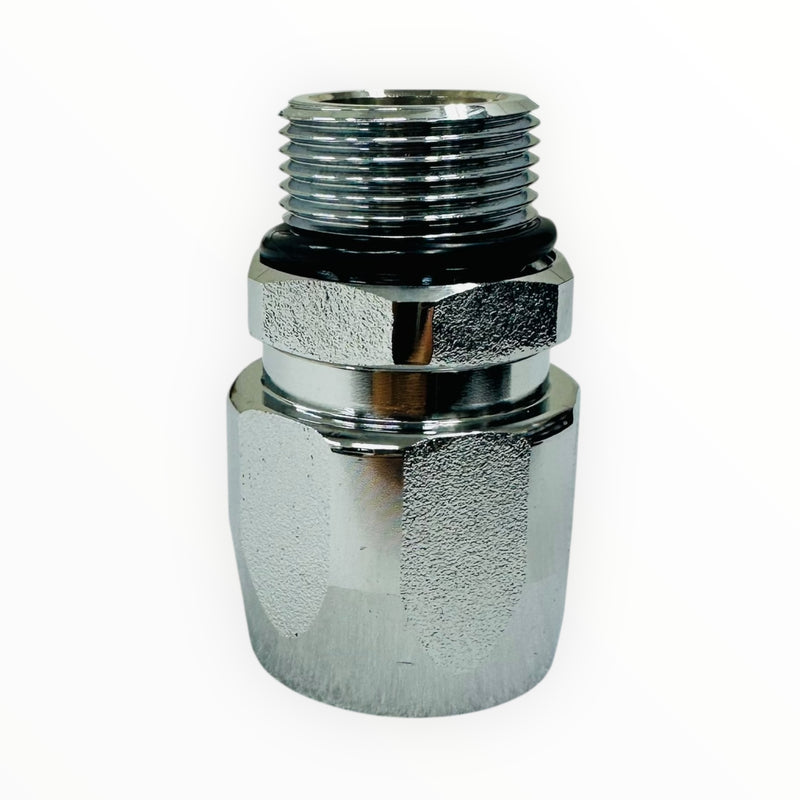

差込ジョイント 20A（3/4"）オスねじ×差込
JIJ-0090-20A
型式: JIJ-0090-20A ／ 適合ホース内径: 19mm（20A） ／ メーカー: JAPAN ENERJUMP
口径：20A3/4"25A1"
¥2,500税込・送料別
在庫あり｜平日12時までのご注文で当日出荷
接続口径
3/4"（20A）
ねじ側
オス
適合ホース内径
19mm
回転
—
Oリング
標準装備
保証
1年保証
🛡 1年保証
🚚 国内在庫・当日出荷
🟢 Oリング標準装備
💬 適合相談OK
どこに使う金具？
この金具は「ホースの片端」に取り付ける端末金具です。ホース側に金具を取り付け、ねじ側でノズル・スイベル・機器へ接続します。
ホース側
適合ホース内径19mmに取付
→
この金具
差込ジョイント（オス）
→
ねじ側
ノズル・スイベル・機器へ（オス・BSPP）
取り付け方法
本製品は差込式の端末金具です。金具のない純ホース（または古い金具を切り落としたホース）に差し込み、ナットを締めるだけで取り付けられます。ホース側のねじ切りや特別な工具は不要です。
製品到着時の状態（組立済み）
下側のナットを外してホースに通し、差込部を押し込んでナットを締め付けて固定します。
1
ナットを外す
下側のナットをゆるめて取り外します。
2
ナットをホースに差し込む
外したナットを、ホースの端から差し込みます（向きに注意）。
3
中ほどまで押し込む
ナットはきつめです。抵抗がありますが、中ほどまで押し込みます（奥まで入れなくてOK）。
4
差込部を合わせる
金具の差込部をホースの切り口に合わせます。
5
差し込んで締める
差込部をホースに押し込み、ナットを締め付けて完成です。
※ 上の画像はホースへの取り付けイメージです。ホース（黒色）は本商品に付属しません（本商品は金具のみ）。
※ 金具なしの純ホース、または古い金具を切り落としたホースにご使用ください。確実な施工が必要な場合は、金具取付済みの完成品ホースもご検討ください。
金具の組み合わせガイド
この金具は「ホースの片端」用です。20Aのカットホースの両端に金具を付けて、用途に合うホースを作れます。作りたい接続から、必要な金具を2点お選びください。
オス×メス のホースを作る
オス×オス のホースを作る（片側 回転スイベル）この金具の構成
いま見ている JIJ-0090-20A は「オス×オス」構成のオス側（固定）です。対になるのは 回転スイベル金具（JSS-0090-20A） です。 ／ 金具取付済みの完成品が欲しい方は 20A オス×オス ホース もご用意しています。
この金具の特徴
オスねじ側の差込金具
ホースの片端に差し込んで使う、オスねじ側の端末金具です。回転スイベル金具と組み合わせて、オス×オスのホースを作れます。
Oリング標準装備
本体内にOリングを1個標準装備。届いたその場で取り付けでき、別途シール材の手配は不要です。
4油種に対応
ガソリン・軽油・灯油・重油Aに対応。耐油性のある構造です。
スパナで取り付け可能
2部品式で、市販のスパナがあればご自身で取り付けられます。カットホースと組み合わせて、必要な長さ・接続のホースを作れます。
製品仕様
| 型式 | JIJ-0090-20A |
|---|---|
| タイプ | 差込ジョイント |
| 接続口径 | 3/4"（20A） |
| ねじ側 | オスねじ（BSPP平行ねじ） |
| 適合ホース内径 | 19mm（20A） |
| 回転機構 | なし |
| Oリング | 標準装備（本体内に1個） |
| 対応流体 | ガソリン軽油灯油重油A |
| メーカー | JAPAN ENERJUMP |
| 保証 | ご購入日より1年間 |
一緒に揃えると便利
金具なしのカットホースに、この金具を取り付けて使います。口径3/4"（20A）で揃えてください。
よくあるご質問
どのホースに使えますか？
適合ホース内径は19mm（口径20A）です。当社の金具なしカットホース（20A）に取り付けてご使用ください。他社ホースの場合は内径寸法をご確認ください。
取り付けに専用工具は必要ですか？
当社では専用工具を使用していますが、市販のスパナでも取り付け可能です。ソケットをホースの外側にかぶせ、ねじ部をスパナで最後まで締め込んでください。
Oリング（パッキン）は別途必要ですか？
Oリングは本体内に標準装備されています。届いてそのまま取り付け・ご使用いただけます。
反対側の端にはどの金具を使えばいいですか？
「オス×オス」のホースを作る場合、この金具の対になるのは回転スイベル金具です。組み合わせガイドをご覧ください。自分で取り付けるのが不安な場合は、金具取付済みの完成品ホースもご利用いただけます。
保証はありますか？
ご購入日より1年間の保証が付きます。通常使用での故障は無償修理・交換いたします（誤使用・不適切な取扱いによる損傷は対象外）。
🛡
